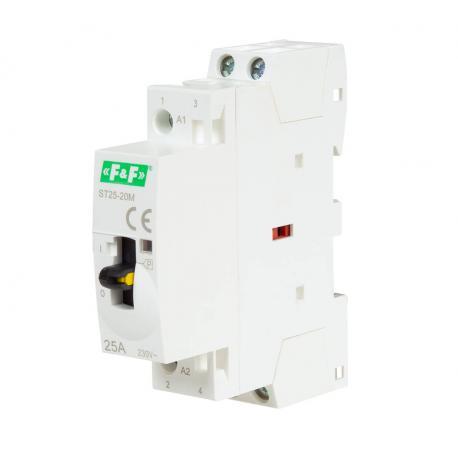

Контактор модульный ST25-20-M 2НО 2.2Вт 1мод. автоматич./ручн. монтаж на DIN-рейку F&F EA13.001.031

Контактор серии "ST"
Предназначен для коммутации электрических цепей повышенной мощности. Наличие переключателя на лицевой панели позволяет вручную управлять контактами контактора (независимо от наличия напряжения питания на катушке).
Особенности
- Ручное управление
- Питание катушки от сети переменного тока
Область применения
Применяется для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Принцип работы
Принцип работы контактора зависит от положения переключателя режима работы:
Положение «I»
При отсутствии напряжения питания на катушке контакты контактора замкнуты. Подача напряжения питание на катушку автоматически переводит переключатель в положение "auto" и контактор работает в автоматическом режиме. Чтобы зафиксировать контакты в замкнутом состоянии независимо от наличия напряжения питания контактора необходимо в положении „I” переместить желтый рычаг блокировки влево. Рабочее состояние контактора сигнализируется поднятым красным флажком на лицевой панели.
Положение «auto»
Подача напряжения питания на катушку контактора приводит к замыканию контактов. После отключения напряжения питания контакты возвращаются в своё первоначальное положение.
Положение «О»
Контакты контактора остаются разомкнутыми независимо от наличия напряжения питания.
напряжение питания 230 В АС
максимальный ток нагрузки - 25 А;
контакты - 2NO;
